斜 床 式 數 控 車 床
MC 8500
斜床式數控車床 MC8500H/L
SLANT BED CNC LATHE
◎ 45°一體式斜背床台結構，強化剛性、高效率除屑
◎ 滾珠線性滑軌具高剛性與高負載力
◎ 配備油壓/伺服刀塔
◎ 行程穩定快速，提升加工效率
◎ 可擴充搭配自動化設備、送料機、後方排屑

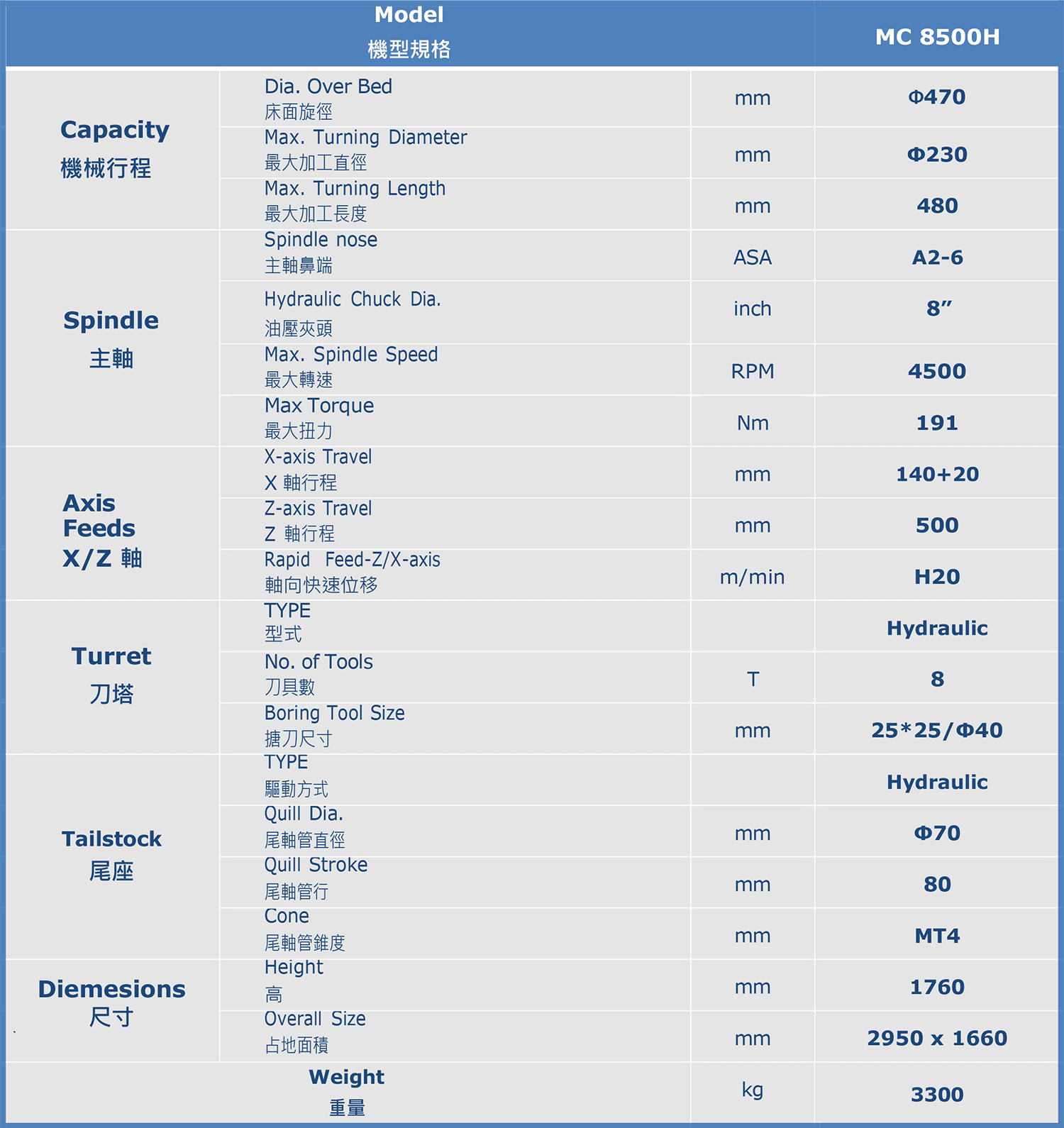

圖表說明
◇45°一體式斜背床台結構
▲ 45度斜床設計，可縮減佔地面積提升使用效率
▲ 符合人體工學，便於裝卸工件
▲ 上下料及校刀等操作更加便利
▲ 採用一體成形床身底座加強結構， 加強抗震性，使其適用於高精度、高硬度的車削作業
▲ 配合強化特殊肋骨；高速切削時，展現獨特的動態穩定性
★ MC 8500H 硬軌 - 耐重切削
★ MC 8500L 線軌 - 專為快速加工而設計
◇高精密A2-6車削主軸
▲主軸軸承採用P4級組合式斜角滾珠軸承，徑向及軸向止推力優異
▲主軸馬達採用βiIP22廣域馬達在大功率輸出，並提供高於高扭矩值。
廣域馬達可於一般馬達之1/2轉速即達到全馬力輸出，能在較低轉速作業區間提供重力切削能力(即525轉全馬力輸出）
▲Ø100 軸承尺寸可確保最佳的穩定性和精度
▲配備高效油脂潤滑，可確保平穩可靠地運行，最大限度地減少摩擦及磨損
◇高精密滾珠線軌/螺桿
▲本機採用C3級精密螺桿，經預拉處理再配合預壓雙螺帽
▲高剛性，四方向等負荷設計
▲具自動調心能力
▲行走順暢度佳，低噪音
▲具互換之特性
◇尾座(選配)
▲本體具高剛性、高負載能力及高精度尾座心軸
▲心軸推力可調整
◇工件收集器(選配)
▲配合多種類型的金屬加工件 : 圓柱(盤)型、長短棒材、特殊形狀鑄件...等工件
▲工件送料自動化，人員無需長時間於產線等待
▲可依客戶需求，提供客製化
標準配件
選購配件
